Оптимальный раскрой бревен, радиальный раскрой      Вышла новая версия программы раскроя для ленточных, а так же дисковых пил. Имеется ввиду, что дисковыми пилами делаем радиальный раскрой. - В новой версии все упростилось, для пользователя - ничего лишнего.
Заводим задачу - определяем длину, на которой пилим, вводим нужные размеры, определяем пропил, определяем диапазон диаметров, которые будем считать, нажимаем кнопку оптимизации и ждем некоторое время.
В силу намного более совершенных алгоритмов время ожидания расчета кардинально уменьшилось. На скорость обработки влияет оборудование - это прежде всего процессор, и оперативная память. Кроме скорости выполнения операций в связке с памятью, еще более важное значение при этом имеет многоядерность. Каждый диаметр считается в отдельном потоке. Если, например, процессор 4*2 ядерный - то одновременно считаются 8 диаметров, что почти в 8 раз ускоряет процесс расчета. Чем больше диаметр и мельче размеры расчет проходит медленнее - это тоже надо учитывать. И наконец, самое гланое, - на кажлый диаметр считается много вариантов.
до 33 вариантов.

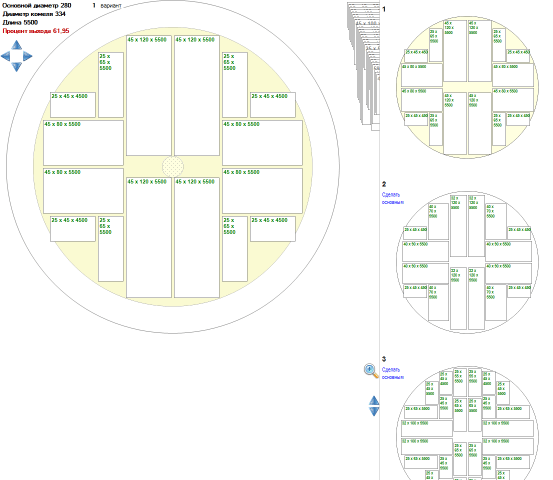

Справа от основного диаметра появилась панель с альтернативными вариантами с убыванием по проценту выхода. Панель конечно можно прокручивать стрелками вверх - вниз , мышкой, давя на визуальные стрелки навигации на панели, и увеличивать - уменьшать
В связи с этим появились элементы аналитики. Для каждой расчитываемой задачи можно сформировать форму (рис ниже раскладок).

Оптимальный раскрой бревен, радиальный раскрой Оптимальный раскрой бревен, радиальный раскрой

  • Как приобрести
    тел.+7 905-7990792
    E-mail:soft-timber@narod.ru


    © Создание сайта – Soft-Timber

  • Аналитическая форма

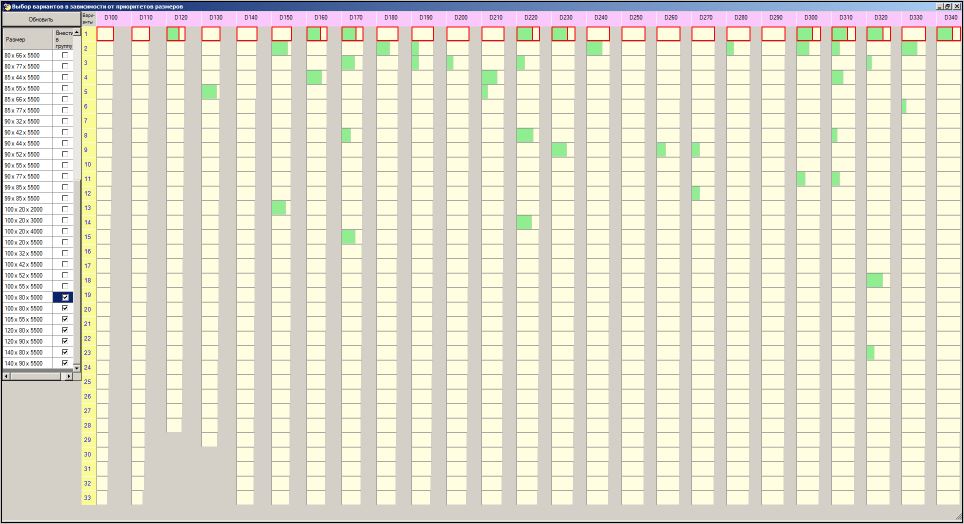

          формируется аналитическая форма - плоская таблица, по горизонтальной оси диаметры, а по вертикальной оси варианты, и в клетках на плоскости диаграмма из 2 цветов.
    на ширину клетки - прорисовывается зона желтым цветом - это полезный выход досок из бревна (все бревно - вся ширина клетки).
    Если в таблице с левой стороны формы зададим приоритетные размеры в задаче, и перерисуем форму, нажав кнопку обновить, появятся зеленые зоны в тех вариантах, в которых эти доски присутствуют в раскладках. Длина зеленой зоны пропорциональна объему приоритетных досок. Анализируя эту информацию - заходим в нужные нам раскладки - двойным кликом на клетке и если надо делаем данный вариант основным. Основной в данном случае - это тот вариант, который высвечивается как основной в форме просмотра раскладок (рис выше). а так же печатается при распечатке раскладок в файл или на принтер.
    Наличие многих вариантов - важно. Если взять первый вариант - вариант с макимальным выходом, он может оказаться не самым лучшим, в силу того что выход то готовой продукции там будет максимальным, но не той..., как бы попутной доски, не основной. А следующие варианты будут иметь незначительно меньший процент выхода готовой поодукции - но намного более значимой. С помощью формы аналитики и выбираем нужный нам вариант, переводя его в категорию основного, хотя он может и не стоять в топе максимального выхода продукции.

    Оптимальный раскрой бревен, радиальный раскрой

  • Как приобрести
  • Программа радиального раскроя бревен

         Чтобы распилить доски радиально - надо, чтобы плоскость распила проходила максимально ближе к сердцевине ствола. В этом случае цвет и текстура получаются однородными и межкольцевые размеры минимальными. Доски радиального распила гораздо прочнее по сравнению с досками получеными путем тангенциального распила. Кроме того радиально распиленные доски имеет минимальные коээфициенты усушки и разбухания. Поскольку выход досок радиального распила составляет 10 - 15% от общего объема, стоимость их довольно высока. Ламель радиального распила должна иметь угол наклона годовых колец к пласти 90 - 60 градусов. Угол наклона для полурадиального распила должен составлять не менее 45 градусов.
         Современная программа представляет собой инструмент для оптимизации радиального раскроя бревен. Алгоритм радиального раскроя был разработан на основе секторно углового метода. Подробнее по программе радиального раскроя. Дисковые пилорамы наиболее подходят для распила по секторно угловому методу.
         Рабочая версия работает на обеих платформах, 32 и 64 bit Windows. Замечателен тот факт, что на не дорогом, современном, ширпотребном 4x2 поточном ноутбуке - получаем восьмикратный рост производительности данной программы, за счет расспределения вычислений на все ядра. Для этой программы чем больше процессоров - тем лучше. Особенно это актуально для большого количества размеров в задаче и на больших диаметрах.
         Есть демо версия.
    Ограничение демо версии в том что расчитываются только пять диаметров: 120,220,320,420,460 запускается на 32 и 64 bit Windows.
    Содержимое zip файла надо распаковать в отдельную папку. Запускать CutLog.exe. Нажатим F1 вызывается справка.
    Скачать демо версию программы радиального распила для дисковых пилорам.

    Оптимальный раскрой бревен, радиальный раскрой

  • Подробнее по программе
         радиального раскроя

  • Как приобрести
  • Оптимальный раскрой бревен

    Программа раскроя бревен для ленточных пил

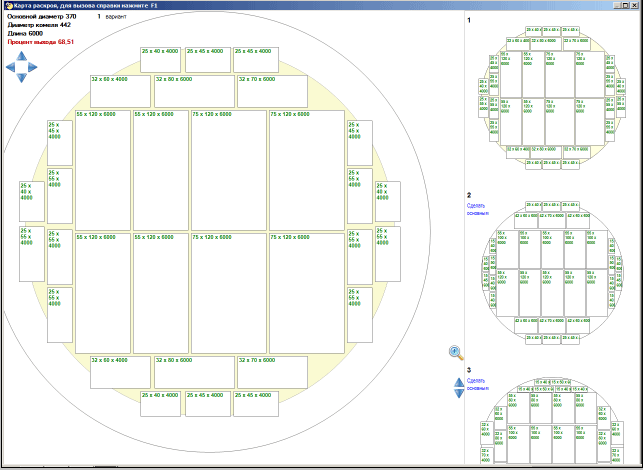

         Программа наиболее подходит для ленточных пил. С помощью программы оптимального распила можно расчитать оптимальный выход пиломатериалов на любом реальном диаметре бревна, с учетом так называемого сбега бревна (конусообразности). В качестве исходных данных нужно ввести размеры (пильные и оценочные) пиломатериалов (длину, толщину, ширину), а также, по желанию, цены на них. Программа посчитает оптимальный раскрой бревен заданного диапазона. Перед этим можно настроить критерии оптимизации.
         Кроме того предусмотрена возможность просчитать количественный выход пиломатериалов (готовой продукции) при распиловке по заданной (расчитанной) схеме.
         Оптимальные раскладки (раскрой), можно очень просто корректировать вручную, или даже полностью делать вручную с помощью мышки и клавиатуры.
    Подробнее по программе распила для ленточных пил

  • Краткая аннотация
         программы.

  • Критерии оптимизации
         в программе.

  • Настройка оптимизации
         в программе.
